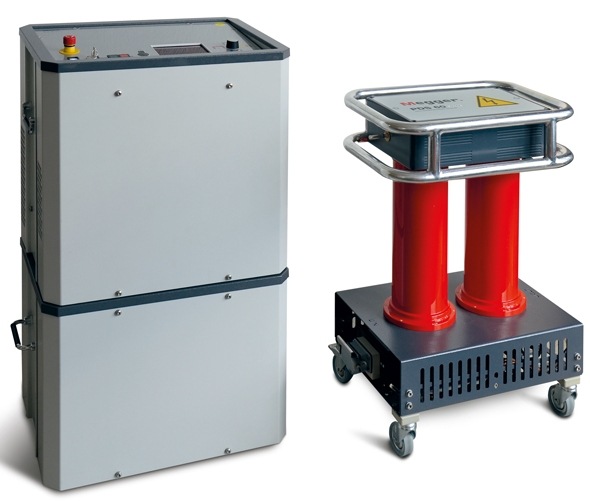

TDM 45 pD deelontlading meetsysteem

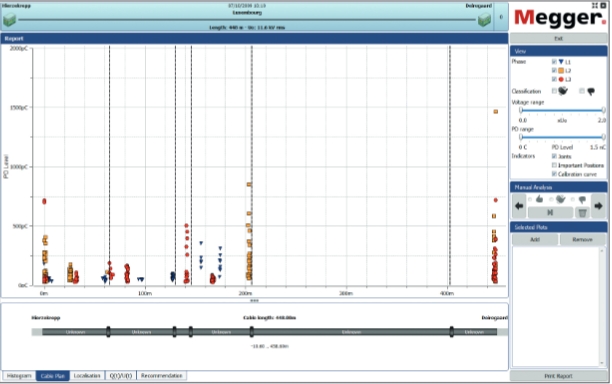

Zwakke plekken in uw kabelcircuit ontdekken voordat deze tot een storing gaat leiden. Het is met de DAC, VLF  technologie mogelijk om voor het optreden van een daadwerkelijke storing  deze aan te wijzen en te repareren en hiermee dure uitval kosten te besparen.Door middel van non-destructief de kabel stapsgewijs op spanning te brengen worden met behulp van reflectie technologie de deelontladingen in de kabel opgespoord. Met analyse software en een rapport generator worden de verdachte afstanden vastgelegd en in de bijbehorende conclusie duidelijke aanbevelingen vastgelegd.

Product omschrijving

TDM45

Het TMD 45 pD meetsysteem is een combineert meetsysteem waarin alle beschikbare spanningsvormen aanwezig zijn.

Incl. Tan Delta metingen voor middenspanning kabels

VLF, VLF-CR, VLFSin en DAC



Test volgens de nieuwe norm NEN-HD 620 S2 !

Deze nieuwe high-performance test systeem en diagnostische combinatie is geschikt voor  middenspanning kabels tot 25KV
De nieuwe TDM 45-serie is een revolutionaire doorbraak op het gebied van het testen en diagnose van MV kabels.
Het gepatenteerde systeem is afgestemd op de groeiende vraag van de hulpprogramma’s te gebruiken Test & Measurement flexibel gebaseerd op het type applicatie.
De modulaire opbouw kan de gebruiker het systeem individueel samen te stellen.
Voordelen:
  • Kabel beproeven,
  • kabel diagnostiek en kabel/mantel testen in één apparaat biedt een standards-compliant,
  • high-performance test VLF met 5,5 microfarad op 36 kV rms @ 0,1 Hz

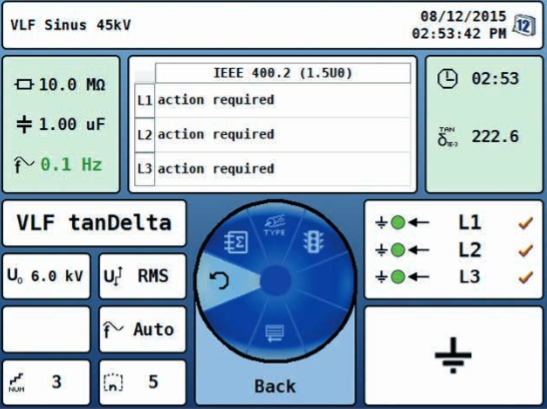

  • Interne tandelta meting met automatische interpretatie van de resultaten volgens IEEE 400.2
  • Ontlading diagnose met VLF CR of VLF Sinus,
  • Gedempte wisselspanning, DAC of 50 Hz-technologie incl. Voltage with stand test

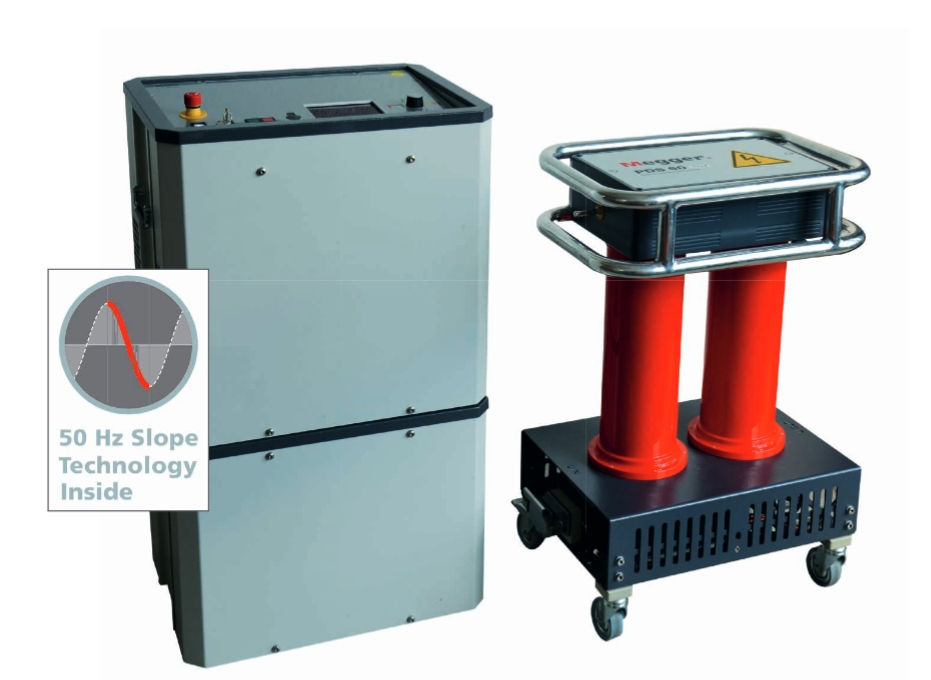

TDM 45 pattent technology
